緩沖器的反饋路徑 為什么要配置一個電阻器？
當我檢查年輕工程師的原理圖或 PCB 布局時，我都要挑選幾個部位問他們“為什么？”為什么你選擇這個組件？為什么把它布置在 PCB 的這個位置？之所以問這些問題是因?yàn)楣こ處熢谧龀雒總€(gè)設計決策時都應該有合理的理由。
例如，為什么在運算放大器配置成的緩沖器的反饋路徑中有一個電阻器？
緩沖器反饋路徑中的電阻器：問問為什么！

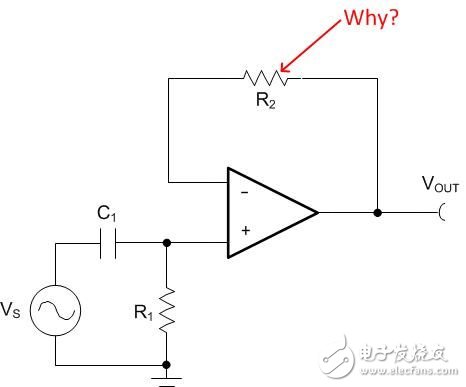

圖 1：在反饋路徑中包含電阻器的運算放大器緩沖器電路
現實情況是工程師經常不知道自己為什么使用電阻器 R2。他們可能在以前的原理圖中看到過，覺得必須包含它。這些電阻器通常用于低速應用 (<50 MHz)，以消除運算放大器輸入偏置電流產生的 DC 失調。但是，正如我現在已退休的同事 Bruce Trump 所指出的那樣，這很少奏效。
R2 還可能會在輸出出現 ESD 攻擊時為反相輸入提供一定的保護。此外，如果兩個輸入端有匹配的電源阻抗，有些運算放大器（特別是 JFET 輸入型）就會產生較低的失真。但如果不理解 R2 的用途，通常就會隨機選擇該值，進而導致不穩定性。

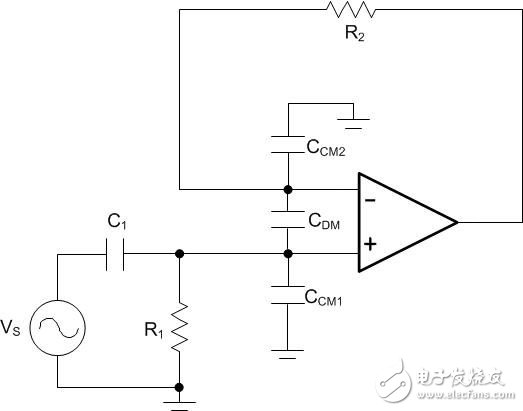

要理解 R2 怎么會導致不穩定性，我們在該電路中加入運算放大器的輸入電容，如圖 2 所示。
緩沖器反饋路徑中的電阻器：問問為什么！
圖 2：在圖 1 電路中加入運放輸入電容
R2 與輸入共模電容 CCM2 及輸入差分電容 CDM 在反相輸入端構成一個低通濾波器。反饋路徑中的低通濾波器在放大器的噪聲增益曲線 (1/β) 上產生一個零，所處頻率為：

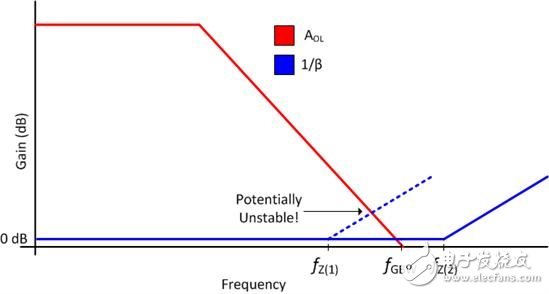

如果該零遠遠高于放大器的單位增益帶寬，如圖 3 中 fz(2) 所示，它就不會影響電路的穩定性。但如果這個零處于或低于運算放大器的單位增益帶寬位置，例如 fz(1)，噪聲增益曲線就會以大于每十倍頻程 20dB 的速率與開環增益曲線相交，表明可能不穩定。
緩沖器反饋路徑中的電阻器：問問為什么！
圖 3：緩沖器放大器的開環增益（紅）和噪聲增益（藍）曲線
該零的相移在低于 fz 的十倍頻位置開始，因此保守設計原則是：
用該公式替換 fz，我們便可確定能確保穩定性的 R2 最大值：
為了展示該效果，我對采用緩沖器配置的 OPA172 進行了仿真，并測量了不同 R2 值的相位裕度。OPA172 的單位增益帶寬是 10MHz，輸入共模與差分電容均為 4pF。使用公式 4 中的設計準則，R2 的最大值是：

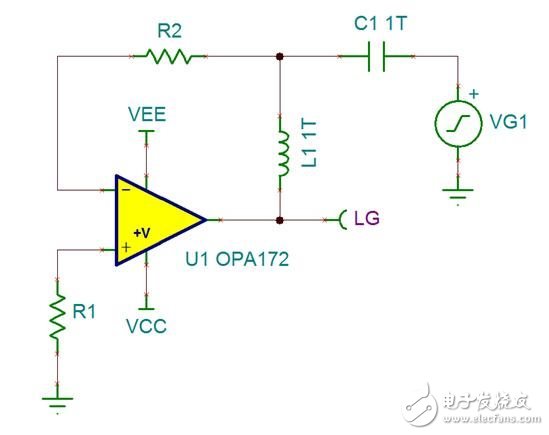

圖 4 是我用來測量相位裕度的 TINA-TI™ 仿真原理圖。反饋環路在運算放大器輸出端由電感器 L1 損壞，一個電源 (VG1) AC 耦合至該反饋環路。環路增益由具有“LG”標識的探針提供，在環路增益等于 0dB 時，可測量相位裕度。
緩沖器反饋路徑中的電阻器：問問為什么！
圖 4：按緩沖器配置的 OPA172 的 TINA-TI™ 仿真原理圖

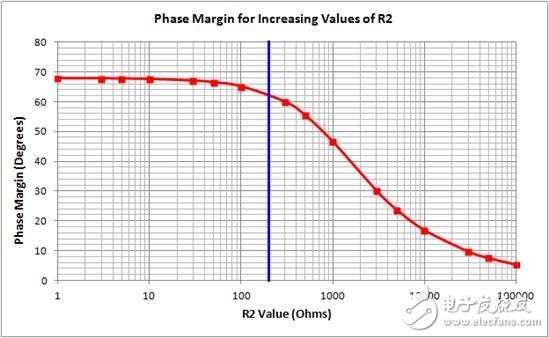

圖 5 是在 R2 值增加時相位裕度的曲線。藍線是我們用公式 5 計算出的 R2 最大值。在低于該限值時，相位裕度的降低最小，在 R2 = 200 歐姆時僅降至 62°，而高于該限值時，相位裕度則會快速降低。
緩沖器反饋路徑中的電阻器：問問為什么！
圖 5：OPA172 相位裕度及 R2 值的比較曲線
記住這一分析不包括電容式負載或 PCB 寄生效應的影響，但它們也會降低電路的相位裕度。
在某些電路中可能會有提供 R2 的適當理由，但在將其納入原理圖之前，要問問自己，使用該電阻器要達到什么效果。如果所需的值很大，您可能會遇到穩定性問題。在任何工程設計工作中多問“為什么”，對工程師自我提高非常重要！
